Lesson 11-1 STK Coverage

对应官方文档：STK - STK Analysis Workbench Tools (agi.com)

本教程将讲解如何使用 STK 计算覆盖 (Coverage)。

创建新场景

1. 打开 STK 软件，点击创建新场景。

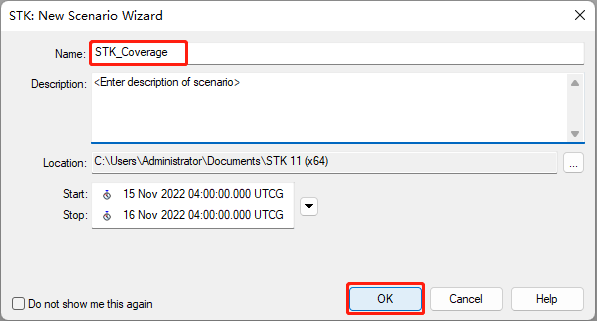

2. 在新场景向导中，做以下设置：

• 场景名称 (Name)：STK_Coverage
• 定义场景开始和结束时间，这里选用默认配置即可

3. 点击 OK。

插入区域目标

1. 菜单栏中点击 Insert>New。

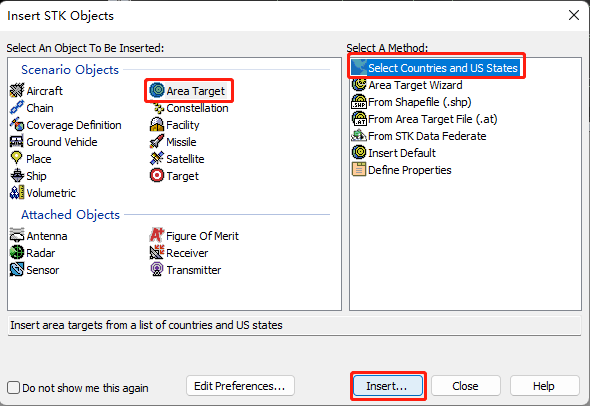

2. 插入对象选择区域目标 (Area Target)，插入方式点击选择美国或其他国家 (Select Countries and US States)。点击 Insert。

3. 在左侧列表中选择美国 (United_States)，点击插入。

4. 点击 Close 关闭插入对象窗口。

插入飞机

1. 菜单栏点击 Insert>New。
2. 插入对象选择飞机 (Aircraft)，插入方式选择默认插入 (Inset Default)。

3. 在 3D 对象工具栏中点击开始对象编辑 (Object Edit Start/Accept)

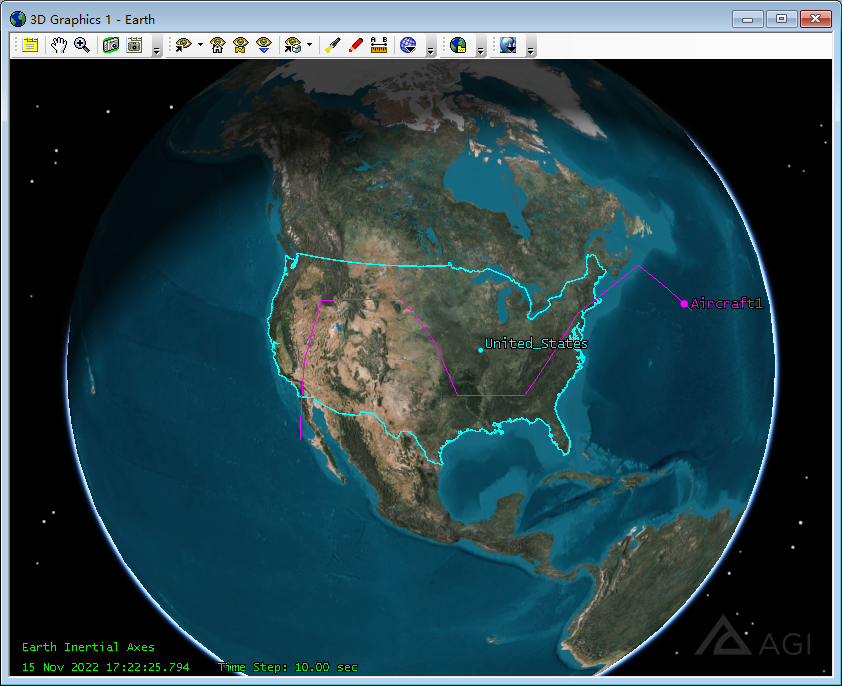

4. 使用 Lesson 2 中提到的航线绘制方法 (按住 shift 点击鼠标左键)，绘制一条跨越美国地图的飞机航线。

在飞机上创建传感器

1. 在菜单栏中点击 Insert>New。
2. 插入对象选择传感器，插入方式选择默认插入。
3. 点击 Insert。

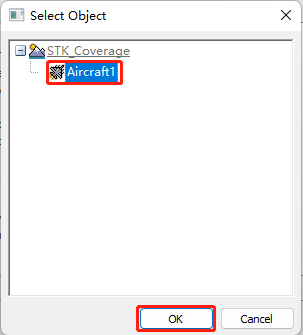

4. 选择飞机作为对象。
5. 点击 OK。

插入覆盖定义

1. 点击 Insert>New。插入对象选择覆盖定义 (Coverage Definition)，插入方式选择定义属性 (Define Properties)。点击插入。

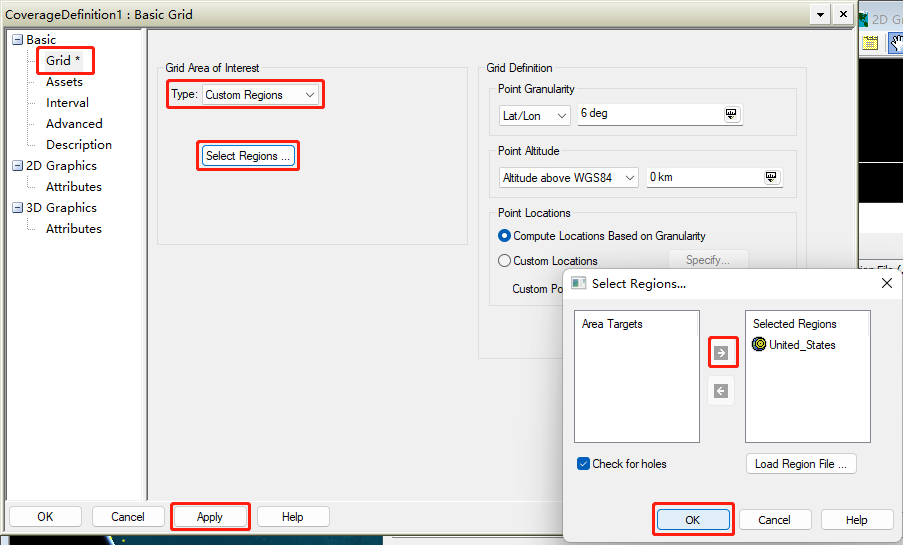

2. 使用区域目标 (area target) 定义网格 (grid)。

• 点击 Basic>Grid。类型选择自定义区域 (Custom Regions)。
• 点击选择区域 (Select Regions) 按钮。
• 使用右箭头按钮将区域目标 (United_States) 移至右侧选中的区域。
• 点击 OK。
• 点击 Apply。

3. 定义网格点粒度

• 在 Basic>Grid 窗口右侧网格点粒度区域，将经纬度粒度设为 0.25 deg。
• 点击 Apply。

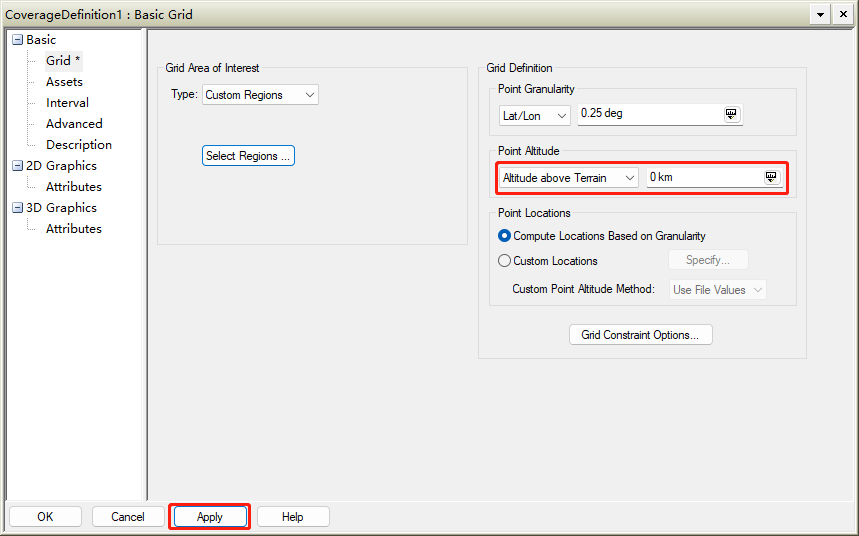

4. 定义网格点高度

• 依旧在当前窗口，找到格点高度 (Point Altitude) 区域。
• 在下拉列表中选中 Altitude above Terrain。
• 保持海拔为 0 km 的默认选项不变。
• 点击 Apply。

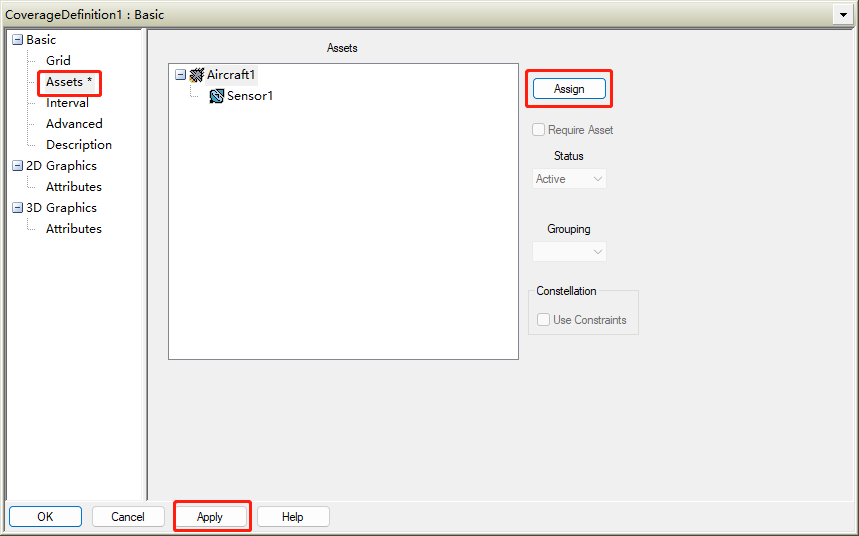

5. 指定飞机作为资产 (Assets)

• 点击 Basic>Assets。
• 点击飞机对象，然后点击 Assign。
• 点击 Apply。

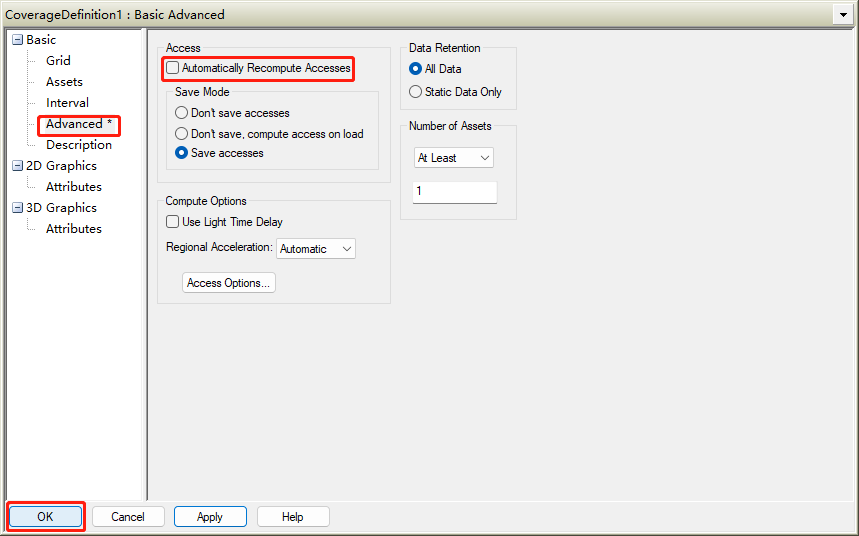

6. 禁用重新计算访问的选项

• 点击 Basic>Advanced。
• 禁用自动重算访问 (Automatically Recompute Access) 选项。
• 点击 OK。窗口自动关闭。

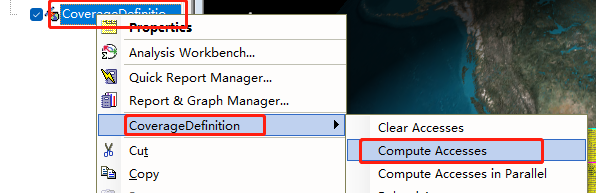

7. 在对象浏览器中右击覆盖定义对象，选中 CoverageDefinition 菜单，点击 compute Accesses。

Lesson 11-2 Coverage Quality

对应官方文档：STK - Compute Coverage Over Regions (agi.com)

本节任务：测量覆盖质量 (Measure the Quality of Coverage)

创建简单的覆盖率指标

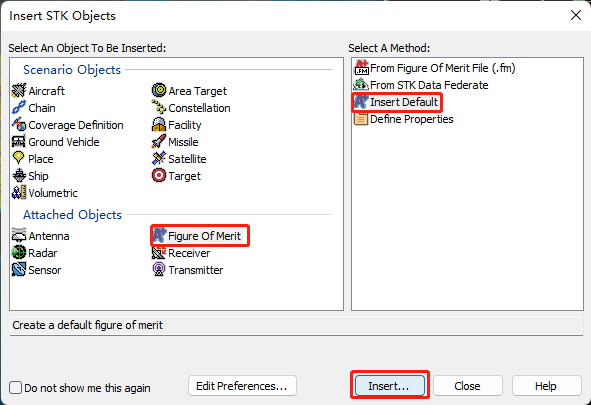

1. 为覆盖定义附加一个默认指标 (default Figure of Merit)。

• 点击 Insert>New。插入对象选择指标 (Figure of Merit)。
• 插入方式选择默认 (Insert Default)。
• 点击 Insert。

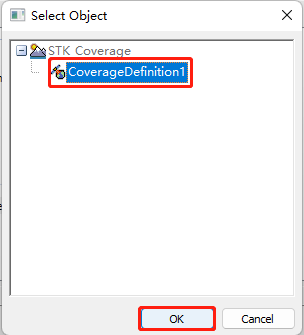

• 在选择对象对话框中选中 Coverage Definition 对象。
• 点击 OK。

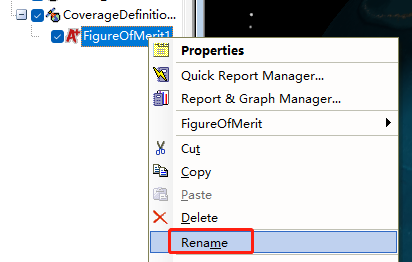

2. 在对象浏览器中右击 Figure of Merit，将其重命名为 FOM_SimpleCoverage

3. 仅显示静态图形

• 右键 Figure of Merit 选中属性。

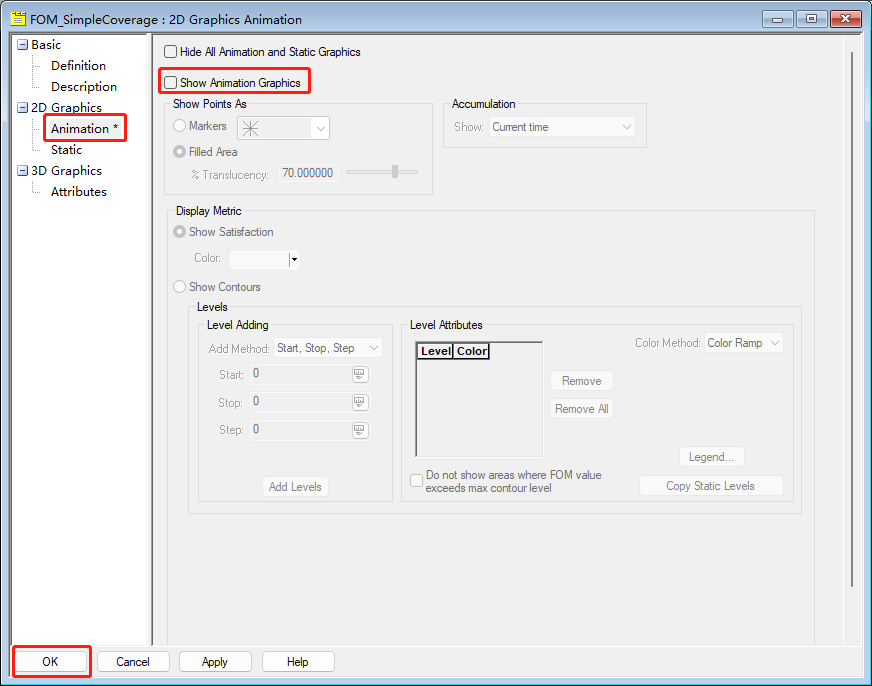

• 点击 2D Graphics>Animation。
• 禁用 Show Animation Graphics 选项。
• 点击 OK。

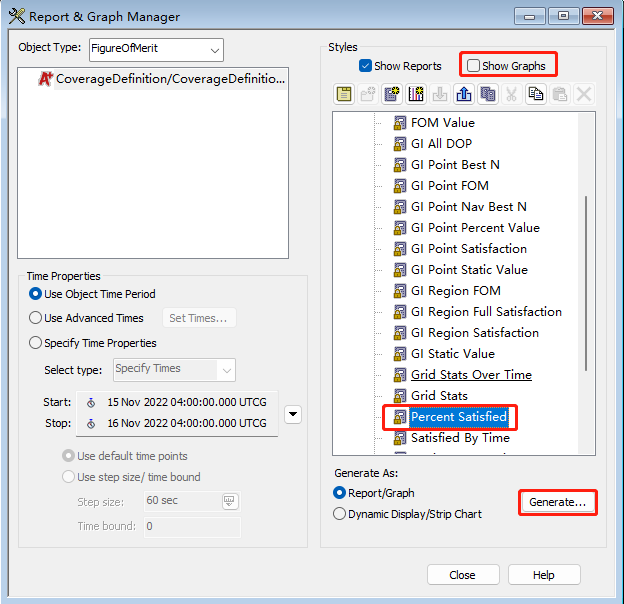

4. 生成一个覆盖率满意度百分比指标报告

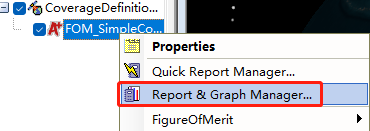

• 右键对象浏览器中的 Figure of Merit，点击 Report & Graph Manager。

• 禁用展示图表 (Show Graphs) 选项。
• 展开已安装的样式 (Installed Styles) 找到满意度百分比 (Percent Satisfied)。
• 点击生成 (Generate) 按钮。

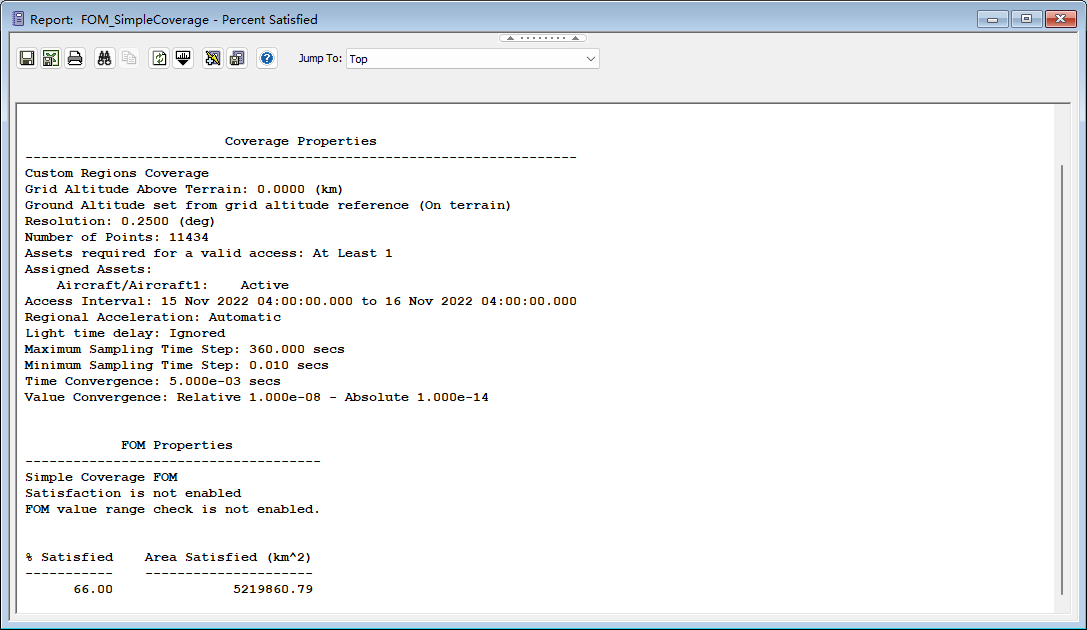

报告展示了满意百分比和覆盖地区的面积。

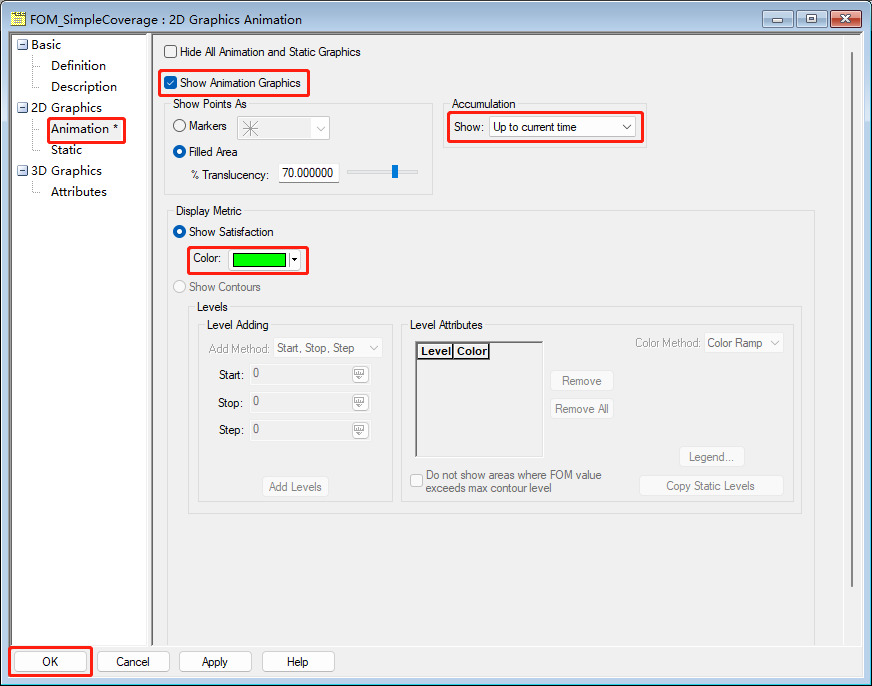

5. 展示动画图

• 右键 Figure of Merit，选择属性。

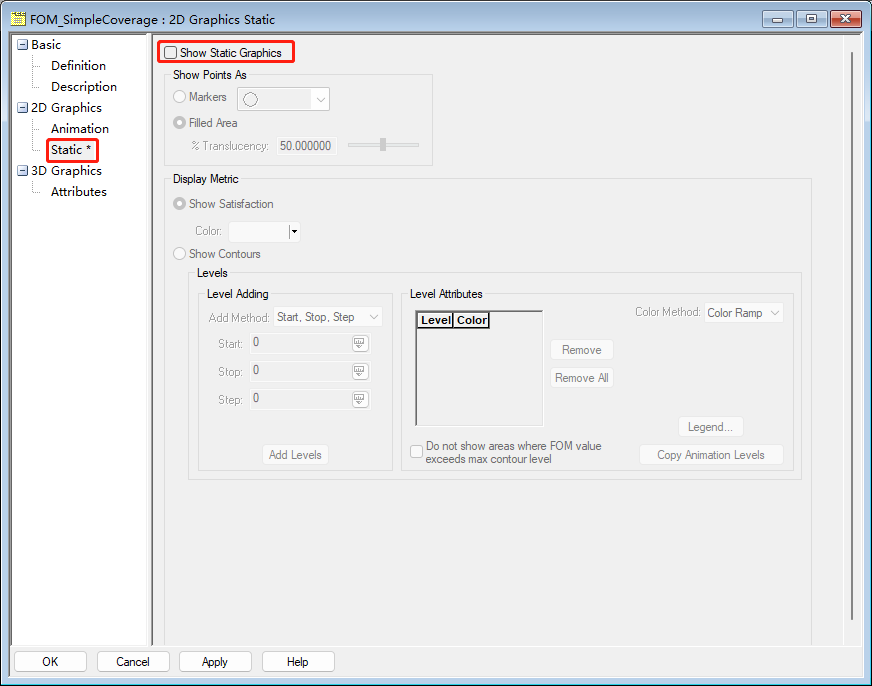

• 点击 2D Graphics>Static。
• 禁用展示静态图 (Show Static Graphics) 选项。

• 点击 2D Graphics>Animation。
• 勾选展示动态图 (Show Animation Graphics) 选项。
• 在累积 (Accumulation) 栏的下拉列表中选择直至当前时间 (Up to Current Time)。
• 修改满意区域颜色为绿色。
• 点击 OK。

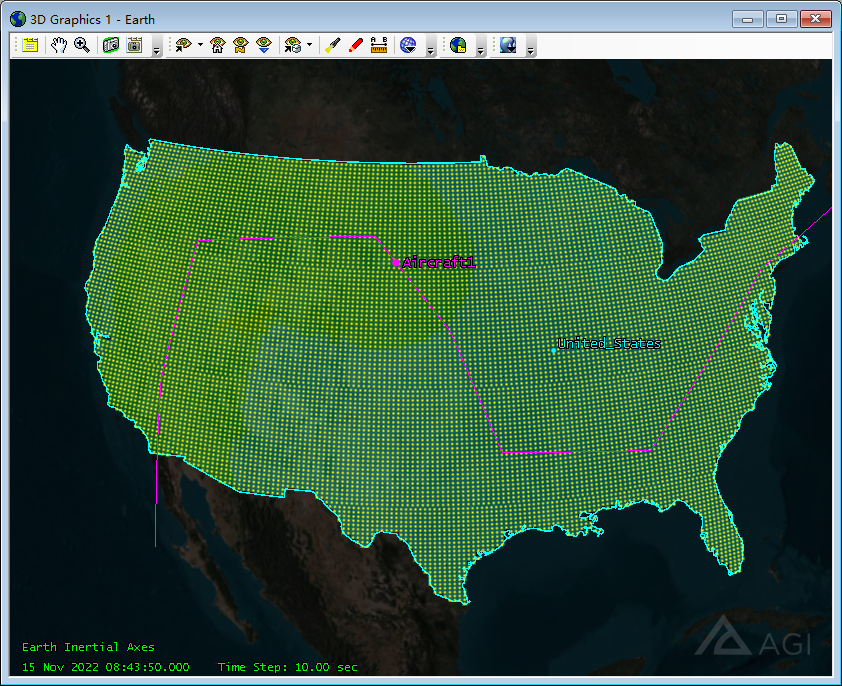

• 在动画工具栏中点击播放按钮，观察飞机经过地点之后的变化。

创建访问量指标

1. 插入默认指标

• 点击 Insert>New。选中指标 (Figure of Merit)。
• 插入方式选择默认插入 (Insert Default)。
• 点击插入 (Insert)。
• 在对话框中选中覆盖定义 (Coverafe Definition) 对象。
• 点击 OK。

2. 右键刚插入的指标对象，将其重命名为 FOM_NumAccesses。

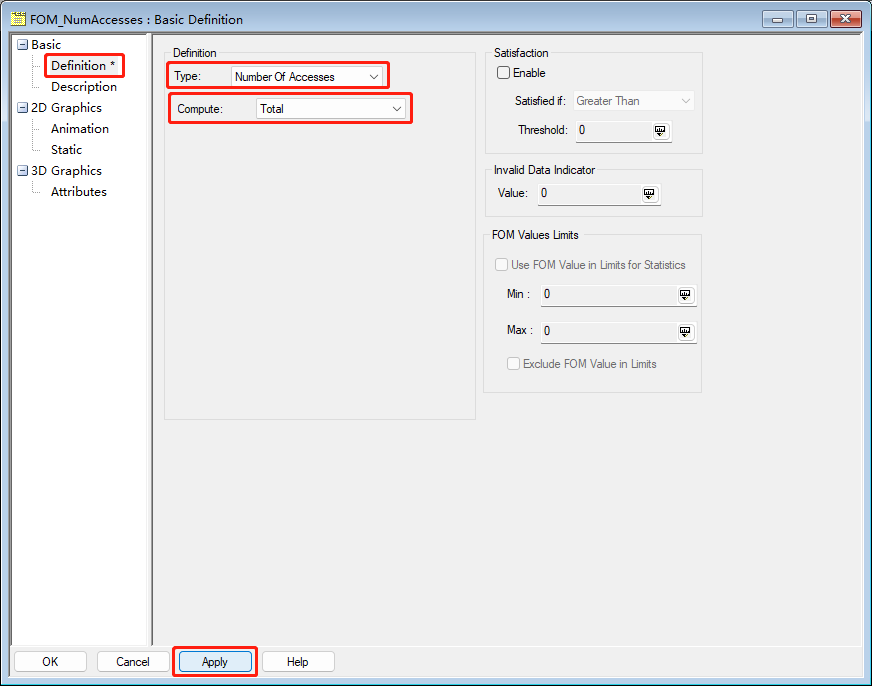

3. 定义指标。

• 右键访问量指标 (FOM_NumAccesses)，点击属性。
• 点击 Basic>Definition。
• 选择指标类型 (Type) 为访问量 (Number of Accesses)。
• 计算方式选择全量 (Total)。
• 点击 Apply。

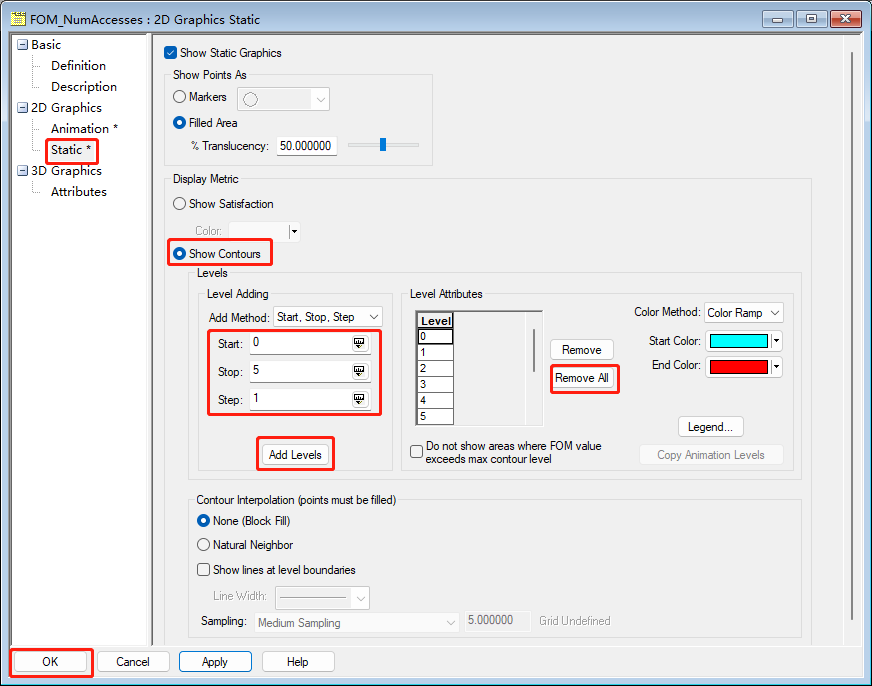

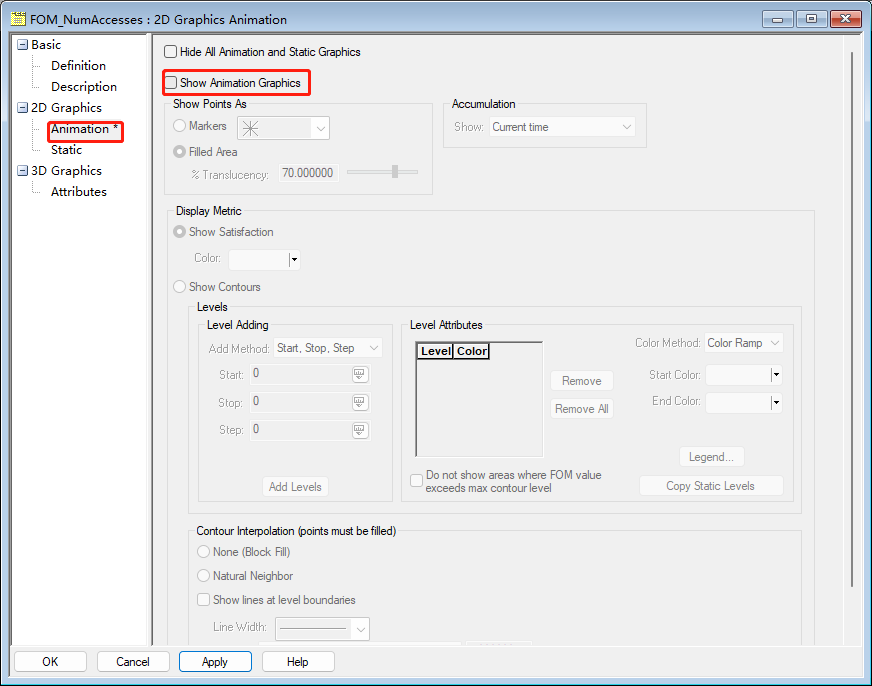

4. 仅展示静态图

• 点击 2D Graphics>Animation。
• 禁用展示动画图 (Show Animation Graphics) 选项。默认情况下，动画图和静态图都会展示。

• 点击 2D Graphics>Static。
• 勾选展示轮廓 (Show Contours) 选项。
• 点击去除所有 (Remove All) 按钮，去除等级属性区域中的默认值。
• 在左侧输入想要的开始 (Start)、结束 (Stop) 等级和步长 (Step)。点击添加等级 (Add Levels)。这里的开始值应该设为网格报告 (该报告将在步骤 5 提到) 中的最小值，结束值设为最大值，这样动画演示时会更清晰一些。
• 点击 OK。

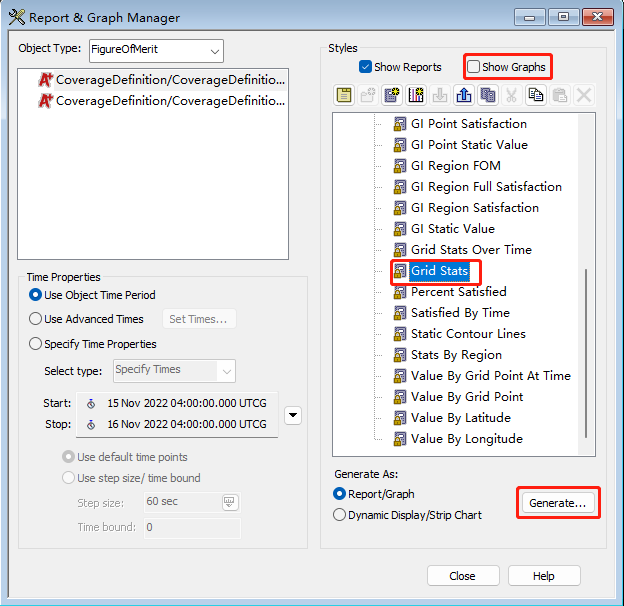

5. 生成指标的网格状态报告

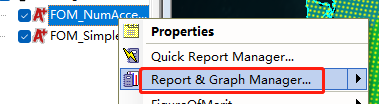

• 右键访问量指标，点击 Report & Graph Manager。

• 禁用展示图表 (Show Graphs) 选项。
• 展开已安装样式 (Installed Styles) 选中网格状态 (Grid Stats)。
• 点击生成。

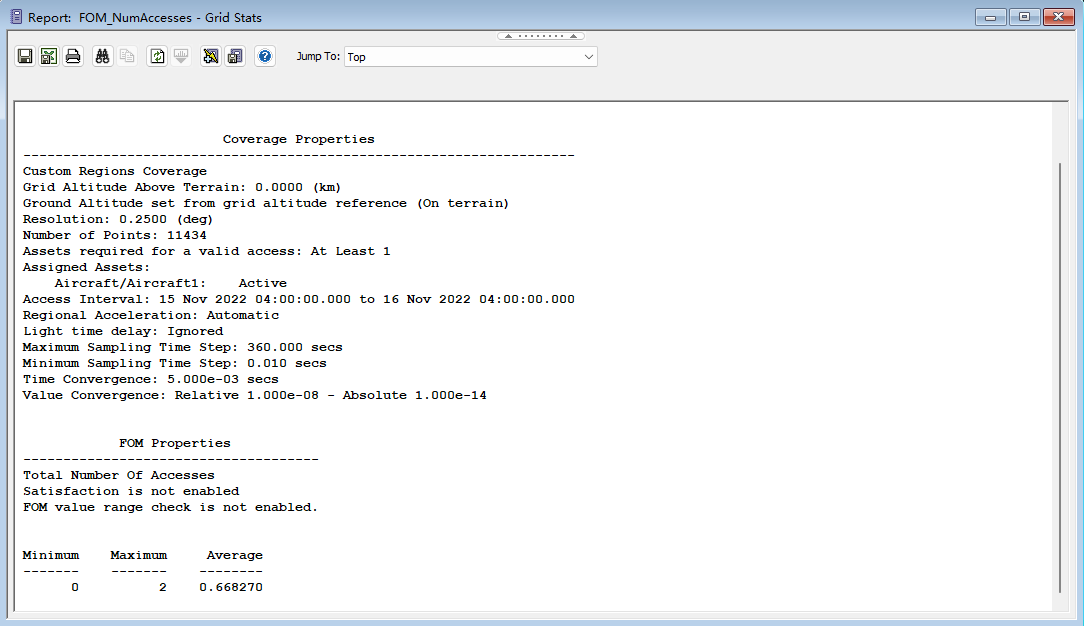

报告如下图所示。

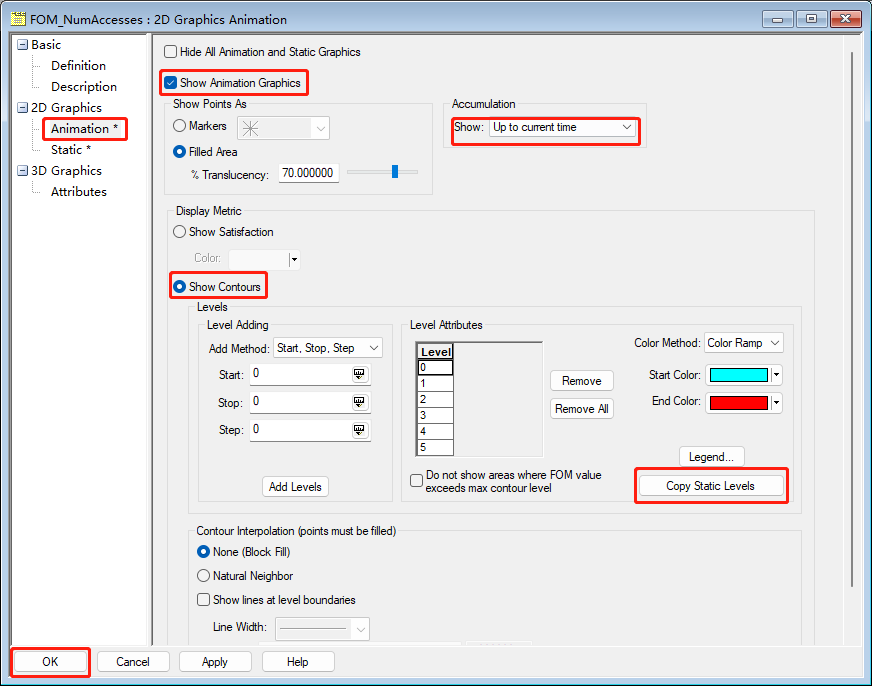

6. 播放动画图形

• 右键覆盖定义中的访问量指标，选中属性。

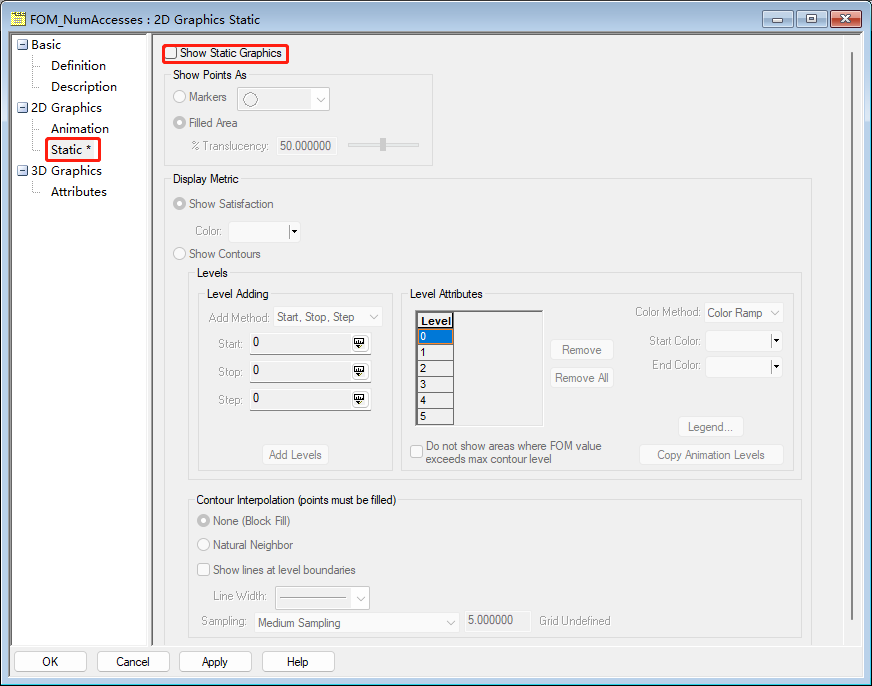

• 点击 2D Graphics>Static。
• 禁用展示静态图像 (Show Static Graphics) 选项。

• 点击 2D Graphics>Animation。
• 启用展示动画图形 (Show Animation Graphics) 选项。
• 在累积 (Accumulation) 栏的下拉列表中选择直至当前时间 (Up to Current Time)。
• 勾选展示轮廓 (Show Contours) 选项。
• 点击复制静态等级 (Copy Static Levels) 按钮。
• 点击 OK。

• 点击动画工具栏中的播放按钮，观察实验结果。
